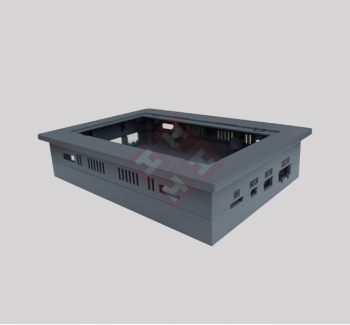

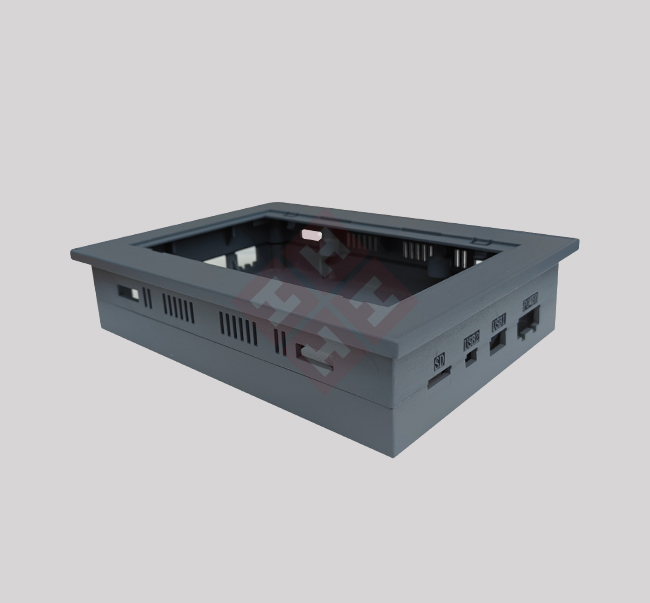

電子儀器外殼注塑模具是用于生產電子儀器外殼的重要工具。

一、模具結構

1、型腔和型芯：型腔是模具中用于形成電子儀器外殼外部形狀的部分，型芯則用于形成內部形狀。型腔和型芯通常由鋼材制成，經過精密加工以確保尺寸精度和表面質量。

2、澆注系統：澆注系統包括主流道、分流道和澆口。它的作用是將熔融的塑料材料引入型腔中，確保塑料均勻填充整個模具。

二、設計要點

1、材料選擇：常用的模具材料有鋼材、鋁合金等。鋼材具有高強度、高硬度和良好的耐磨性，適用于大批量生產；鋁合金則具有較輕的重量和良好的導熱性，適用于小批量生產或快速模具制造。

2、模具精度：電子儀器外殼通常對尺寸精度和表面質量要求較高，因此模具的精度至關重要。模具的加工精度應控制在一定范圍內，以確保成型的產品符合設計要求。

三、制造工藝

1、加工方法：模具的制造通常采用機械加工、電火花加工、線切割加工等方法。這些加工方法可以實現高精度的模具制造，確保模具的尺寸精度和表面質量。

2、熱處理：為了提高模具的硬度、強度和耐磨性，通常需要對模具進行熱處理。熱處理方法包括淬火、回火、氮化等。

3、表面處理：為了提高模具的表面質量和耐磨性，通常需要對模具進行表面處理。表面處理方法包括鍍鉻、鍍鈦、氮化等。
